  航空障碍灯安装在障碍物上,用以辅助指引航空飞行器安全飞行的特殊民用机场灯具。依据民用机场总局有关航空障碍灯的相关规定,经航空研究表明会危害航空飞行器飞行安全的任意物体(无论物体的高度如何),都必须用航空障碍灯标示出可视宽和可视高,给予航空飞行器的飞行员以警示作用。

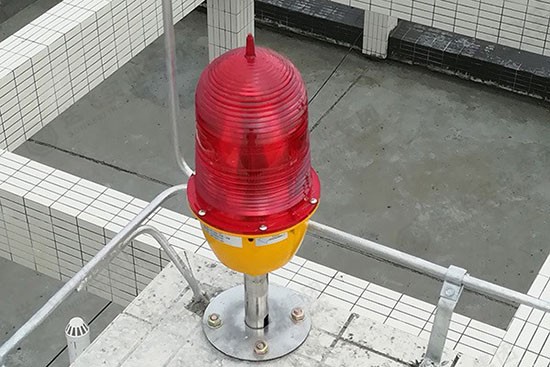

航空障碍灯安装

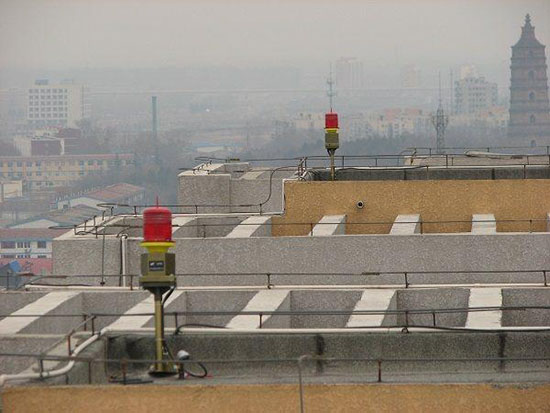

  1、必须在物体的顶部设一个或几个航空障碍灯;如为烟囱或其他类似性质的建筑物,顶部航空障碍灯必须位于顶端下1.5米至3米之间。   2、如物体的顶部高出周围地面45米以上,必须在中间层加设航空障碍灯,这些加设的中间层航空障碍灯必须在顶部灯与地面见尽可能相等,采用低、中光强航空障碍灯,灯间的间距必须不超过45米, 设置航空障碍灯层数N=H(物体高度,米)/45(米) 灯的间距X=H/N≤45(米)。   3、对广大物体或一组密集的物体,顶部的航空障碍灯必须在就其对障碍物限制面的关系而言的障碍物的最高点或最高边缘显示物体的大致轮廓和范围,同一高度相邻两灯的间距不大于45米。   4、高度超过150米的物体应设置高光强航空障碍灯或用高、中光强航空障碍灯组合来显示其存在。


  各种光强航空障碍灯的选择,通常:H<90米:采用中、低光强航空障碍灯(H为物体高度)90米≤H<150米:采用中光强航空障碍灯 :  H≥150米:采用高、中光强航空障碍灯低光强航空障碍灯:有效光强≥50cd,红、黄色闪光或常明中光强航空障碍灯:有效光强≥1600cd,一般为红色闪光高光强航空障碍灯:有效光强≥60000cd,(背景强度<50cd/m2时)白色闪光防雷及保护,顶端设置的航空障碍灯,应安装在避雷针45度保护范围,灯具的金属部分要与钢构架等施以电气连接。建筑物或构筑物中间部位安装的航空障碍灯,须采用金属网罩加以保护,并与灯具的金属部分均作接地处理。

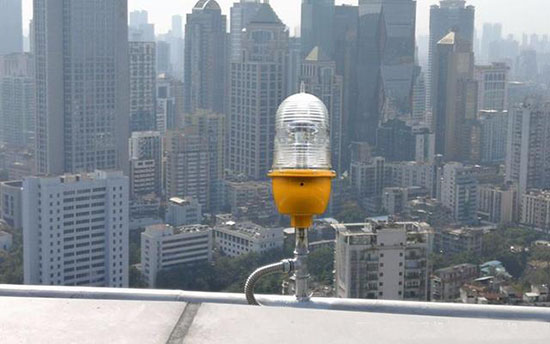

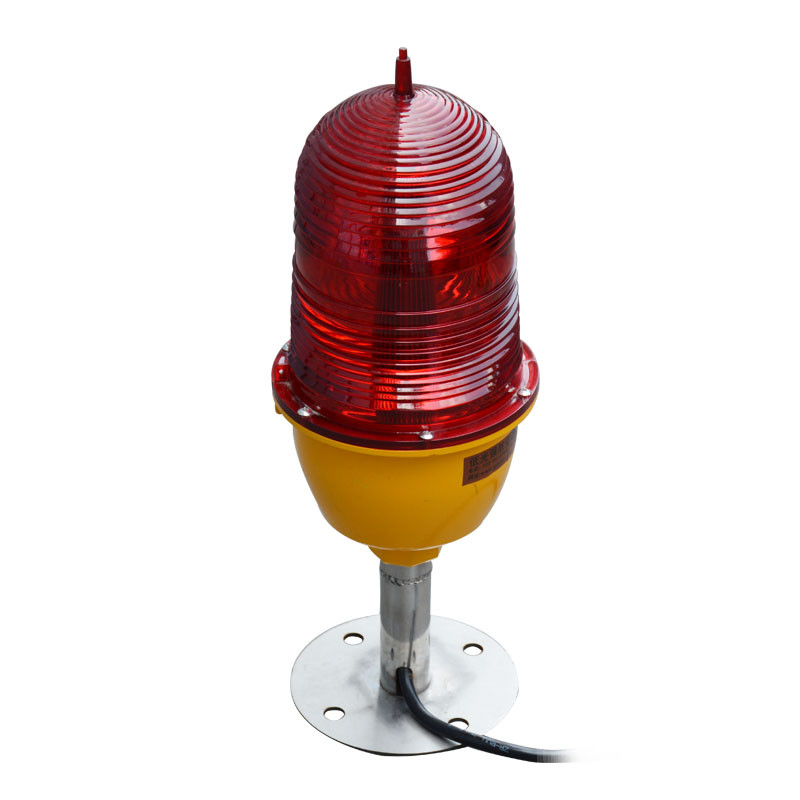

航空障碍灯

  障碍灯设置的注意事项如下


  1、障碍物就其障碍灯的设置应标志出障碍物的最高点和最边缘(即可视高和可视宽)。


  2、如果物体的顶部高出其周围地面45米以上,必须在其中间层加设障碍灯,中间层的距离必须不大于45米并尽可能相等(城市中百米以上的超高建筑物尤其要考虑中间层加设障碍灯)。地处城市和居民区附近的建筑物设装中间层障碍灯时,应考虑避免使居民感到不快。一般要求从地面只能看到散逸的光线。


  3、外形广大的建筑群所设置障碍灯应能从各个方面看出物体的轮廓,水平方向也可参考以45米左右的间距设置障碍灯。


  4、对于105米的超高物体、设施或拉线塔、楼顶塔等,应在其顶端设置中光强A型障碍灯,并为白色闪光,其下部分层设置红色中光强B型障碍灯。


  5、高于150米的超高物体(如广播电视塔、大跨越斜拉桥等)应在其顶端设置高光强A型障碍灯,并且应以中、高光强障碍灯配合使用。


  6、超高压输电线铁塔应设置高光强B型障碍灯,并为三层同步闪光。位置为塔顶、电缆下垂最低点及二者中间位置,且需沿电缆走线方向设于铁塔外侧。


  7、对于烟囱或其他类似性质的建筑物,顶部障碍灯必须位于顶端1.5-3米之间,考虑到烟囱对灯具污染,障碍灯可装设在低于烟囱口4-6米的部位(详见国家标准节选)。


  8、不论哪种障碍灯,其在不同高度的障碍灯数目及排列,应能从各个方位都能看到该物体或物体群轮廓,并且考虑障碍灯的同步闪烁,以达到明显的警示作用。


  9、一般可参照下列障碍灯设置方法


  外形广大的建筑群设置的障碍灯应能从各个方位看出物体的轮廓,水平方向也可参考以45米左右的间距设置障碍灯一般建筑应在其顶端安装障碍灯高于150米超高物体,在其顶端设置高光强A型障碍灯,并与中光强障碍灯配合使用。高于105米而不足150米的高大物体,应在顶端设置中光强A型障碍灯,中间层还应加设障碍灯,且间距尽可能相等。


  超高压输电线铁塔应设置高光强B型障碍灯,并为三层同步闪光。位置为塔顶、电缆下垂线的最低点及二者中。
