钢结构直升机坪设计之钢柱布置及钢柱选型

发布人:直升机停机坪厂家   发布时间:2018-12-29 11:33:01


钢结构直升机坪设计之钢柱布置及钢柱选型

一、概述

近年来,得益于国民经济的发展及直升机在救援、运输等方面的优势,相应的直升机坪建造数量增长速度越来越快。传统的直升机坪大多采用混凝土结构,由于混凝土材料不可回收,会产生固体污染,与国家环保要求不符,而钢结构直升机坪可回收、建造快的特性正好符合国家对建筑发展趋势的要求,钢结构直升机坪的应用将越来越广泛。此处对钢结构直升机坪设计略述一二,以期让读者对钢结构直升机坪的设计有个大概了解。鉴于笔者能力有限,若有不足之处,请读者多多指正。

二、钢柱布置

万丈高楼平地起,钢结构直升机坪也是如此。钢结构直升机坪设计前,需要考虑钢柱的布置,由于大部分钢结构机坪都是建造在高楼屋顶,为减少机坪对高楼的不利作用,机坪钢柱最好是布置在结构柱上,如果钢柱布置在混凝土次梁上,则钢柱对次梁的作用会传递给主梁,主梁将相应的作用传递给结构柱,如此则容易对机坪下部结构产生多重不利作用。若混凝土柱上有女儿墙、机房墙面等其它结构,可将钢柱布置在主梁上。总之,应将钢柱布置在主要传力构件上,以减少机坪对下部结构的不利作用。

三、钢柱截面形式

机坪常用的钢柱截面形式有三种,H型钢柱、方形钢柱、圆形钢柱。由于钢柱的破坏主要是失稳破坏,以下仅从稳定方面分析。

1

截面

米重

面内回转半径

面外回转半径

H400*300*8*10

70.96kg/m

17.11cm

7.05cm

BOX-300*8

73.35kg/m

11.92cm

11.92cm

PIPE-380*8

73.39kg/m

13.15cm

13.15cm

如表1所示,出于经济考虑,很多设计人员喜欢用H型钢柱,以节省用量,然而H型钢柱的面外回转半径较小,易发生面外失稳,需要布置刚性支撑。有些设计采用圆钢对H型钢进行支撑,圆钢为柔性结构,多使用在门刚结构中。在机坪结构中使用圆钢作为支撑,尚缺规范支持,设计人员也很少对圆钢的支撑作用进行建模计算。因此机坪设计中采用H型钢柱,需要仔细验算其面外失稳,以防设计错误。

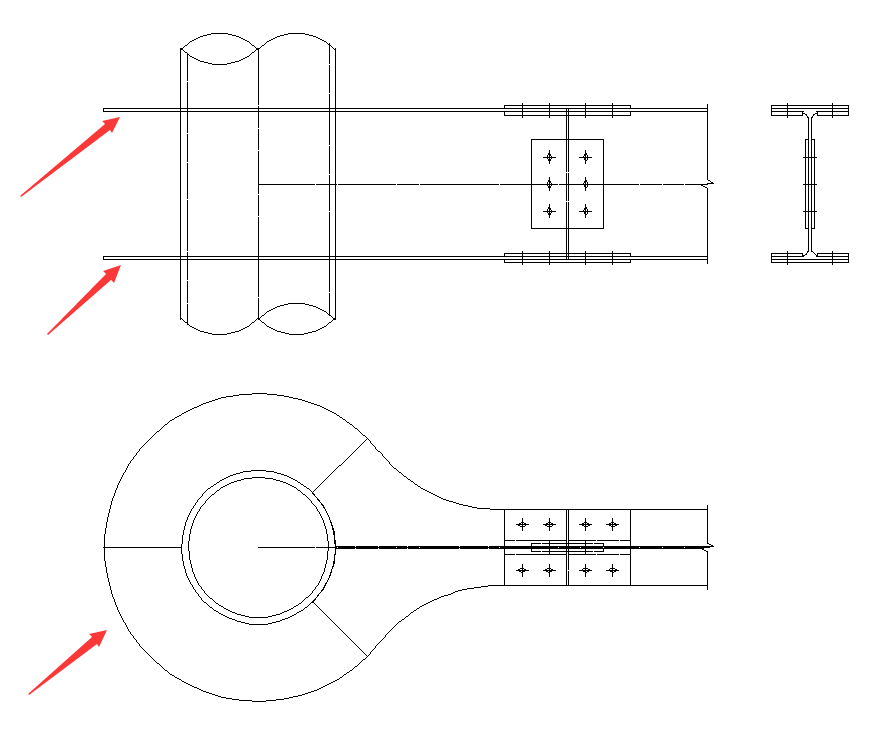

如表1所示,相同用量下,圆形钢柱回转半径大于方形钢柱,即圆形钢柱的稳定性更强,相同结构下,圆形钢柱不容易发生失稳破坏。由此是否可以认为机坪钢柱应采用圆形钢柱呢?仔细考虑的话,就不是那样。我们对比一下两种柱与梁的连接节点,如下图1、图2所示。


1


2

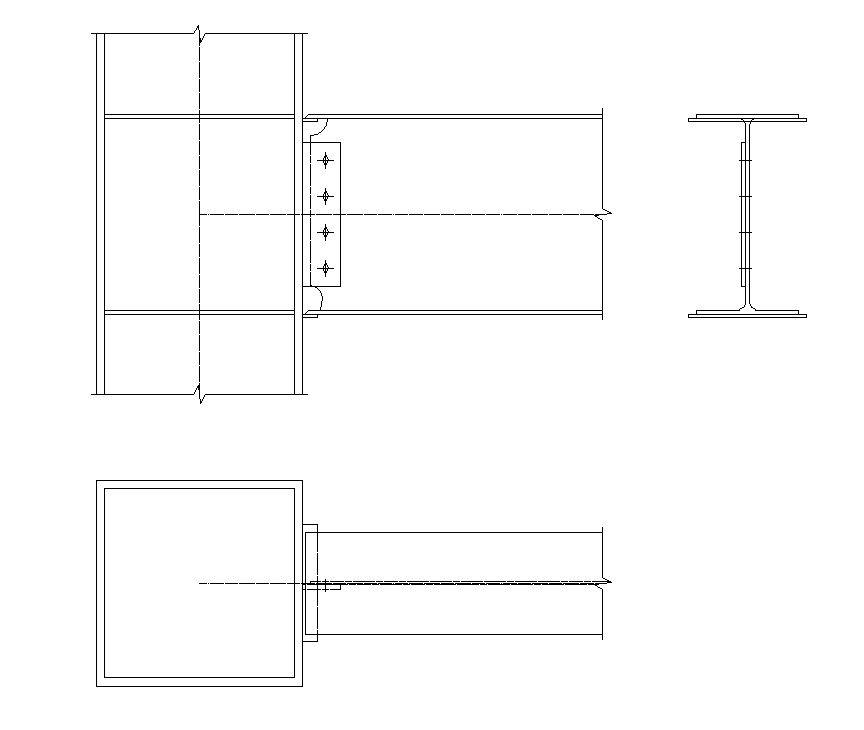

由图2可知,圆形钢柱与钢梁的连接节点需要设置外加劲环,即箭头指向的位置。外加劲环对于一般的施工队而言加工困难,而方形钢柱的加劲板均为方形,加工简单。因此,综合设计、施工考虑,机坪钢柱采用方形钢柱较好。


以上就是对钢结构直升机坪设计之钢柱布置及钢柱选型的相关内容介绍,遇到相关话题如:直升机停机坪厂家,救援直升机停机坪建造,直升机停机坪尺寸,有不懂之处,敬请咨询消防直升机停机坪建设公司。
